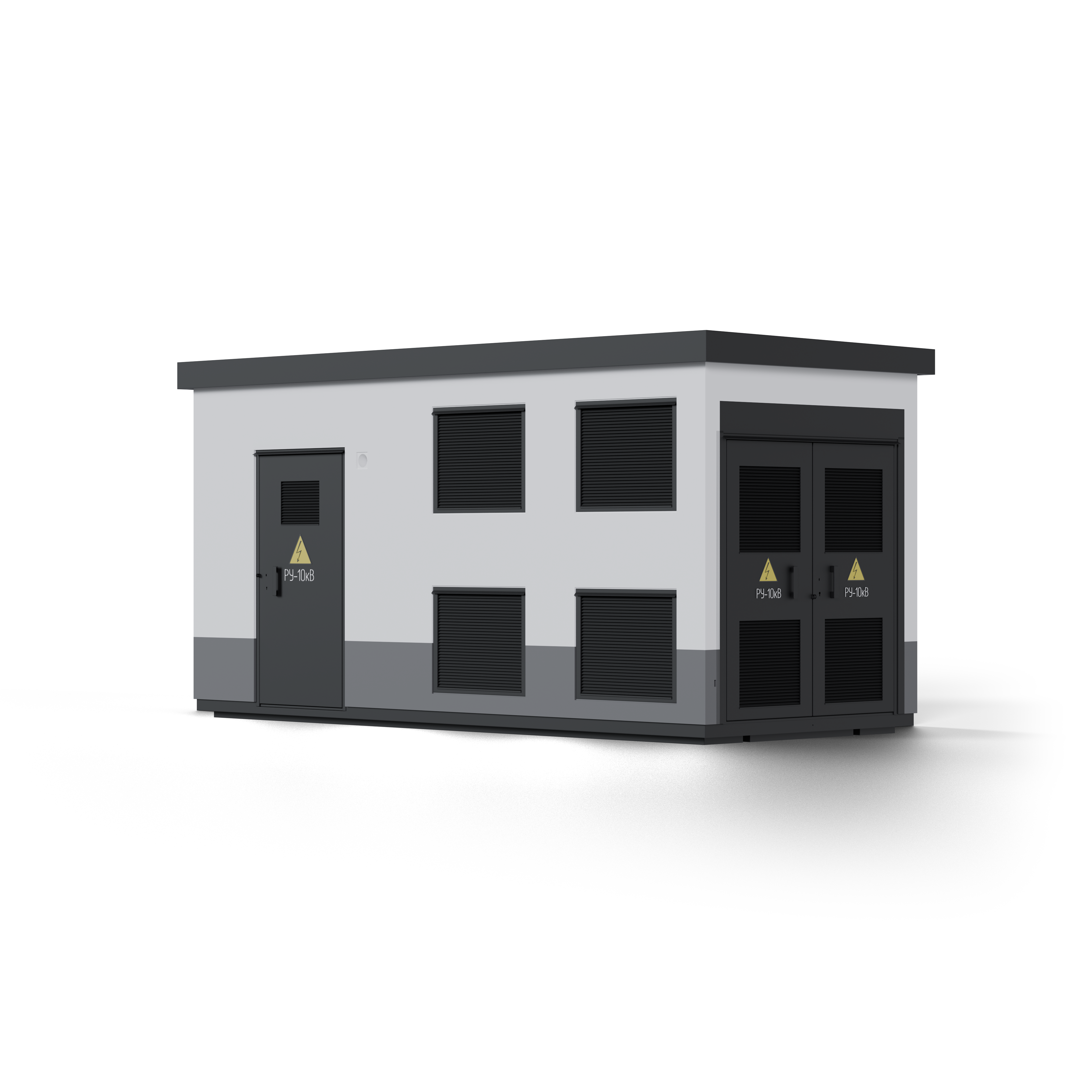

Трансформаторные бетонные подстанции представляют собой передовые решения для надежного и эффективного энергоснабжения объектов. Они разработаны с расчетом длительного срока службы благодаря повышенному уровню прочности конструкции. Специальная конструкция стеновых решеток, теплоизоляция кровли и основания обеспечивают стабильную работу оборудования вне зависимости от климатических условий.
Подробнее
Преимущества
Высокий уровень защиты от несанкционированного доступа; Устойчивость к землетрясениям до 9 баллов; Антивандальные двери; Имеются необходимые системы механических и электрических блокировок; Система пожарной и охранной сигнализации.
Стандартизация размеров бетонных модулей; Максимально подготовлены к монтажу на площадке; Современный дизайн управления оборудованием; Электрическая система отопления;
Минимальное время разработки проекта; Модульная структура с транспортными размерами; Возможность переноса подстанции при изменении планов застройки территории; Снижение продолжительности монтажных работ; Максимальная подготовка на заводе; Использование любых российских или зарубежных силовых трансформаторов; Универсальность конструкций бетонных модулей; Разнообразие вариантов внешнего оформления и окраски конструкций; Применение компактного оборудования.
Высокая надёжность и безопасность оборудования; Применение современных элементов электротехники.
- Общее описание
- Технические характеристики
- Конструктивные исполнение

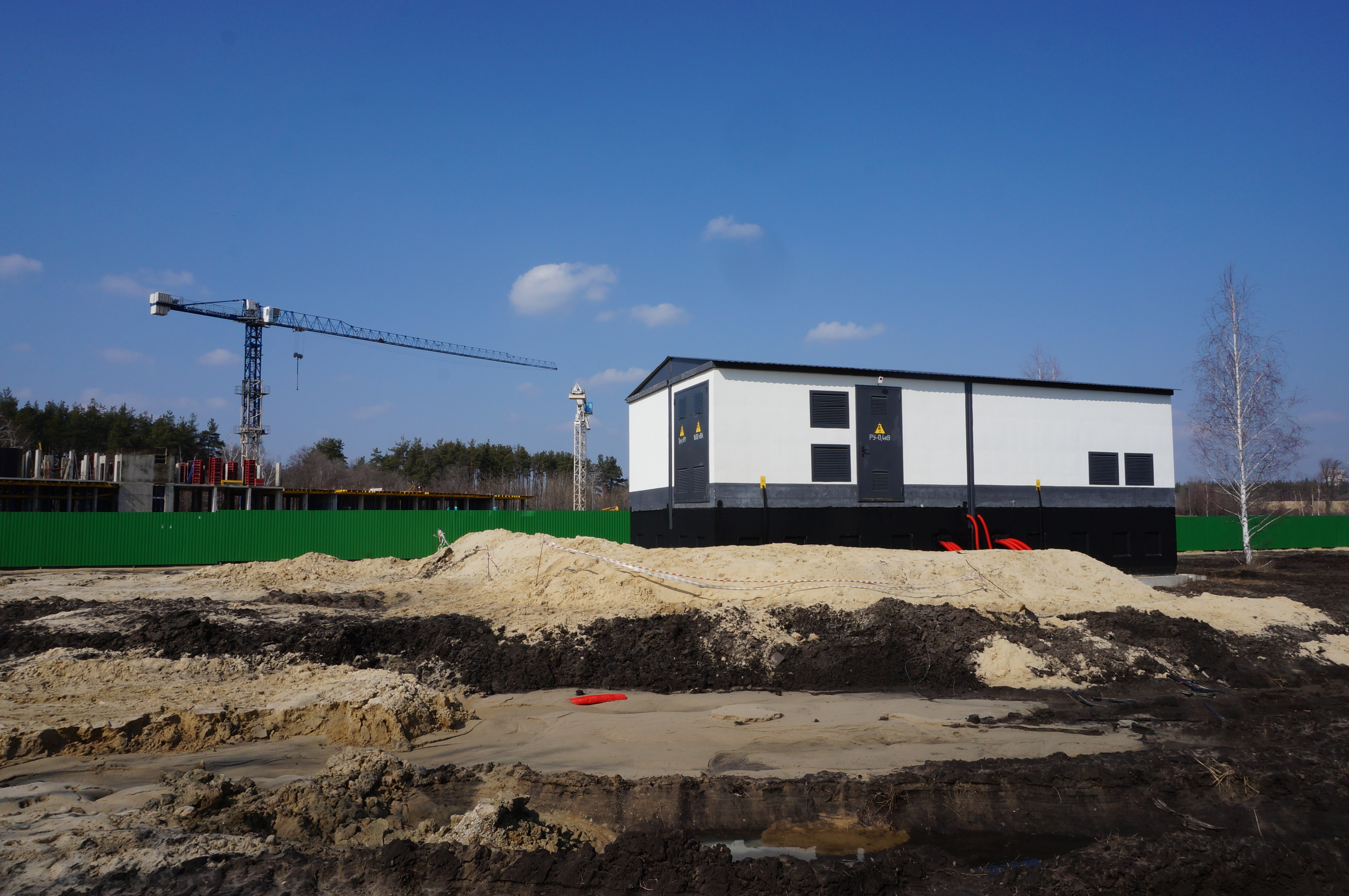

- Примеры
- Отзывы
Описание
Технология сборного бетона пришла к нам из Германии от признанного эксперта в сфере строительства БКТП и производителя оборудования для электрических распределительных сетей, начавшего свою деятельность в 1976 году. Данная технология была успешно адаптирована специально для условий российского рынка.

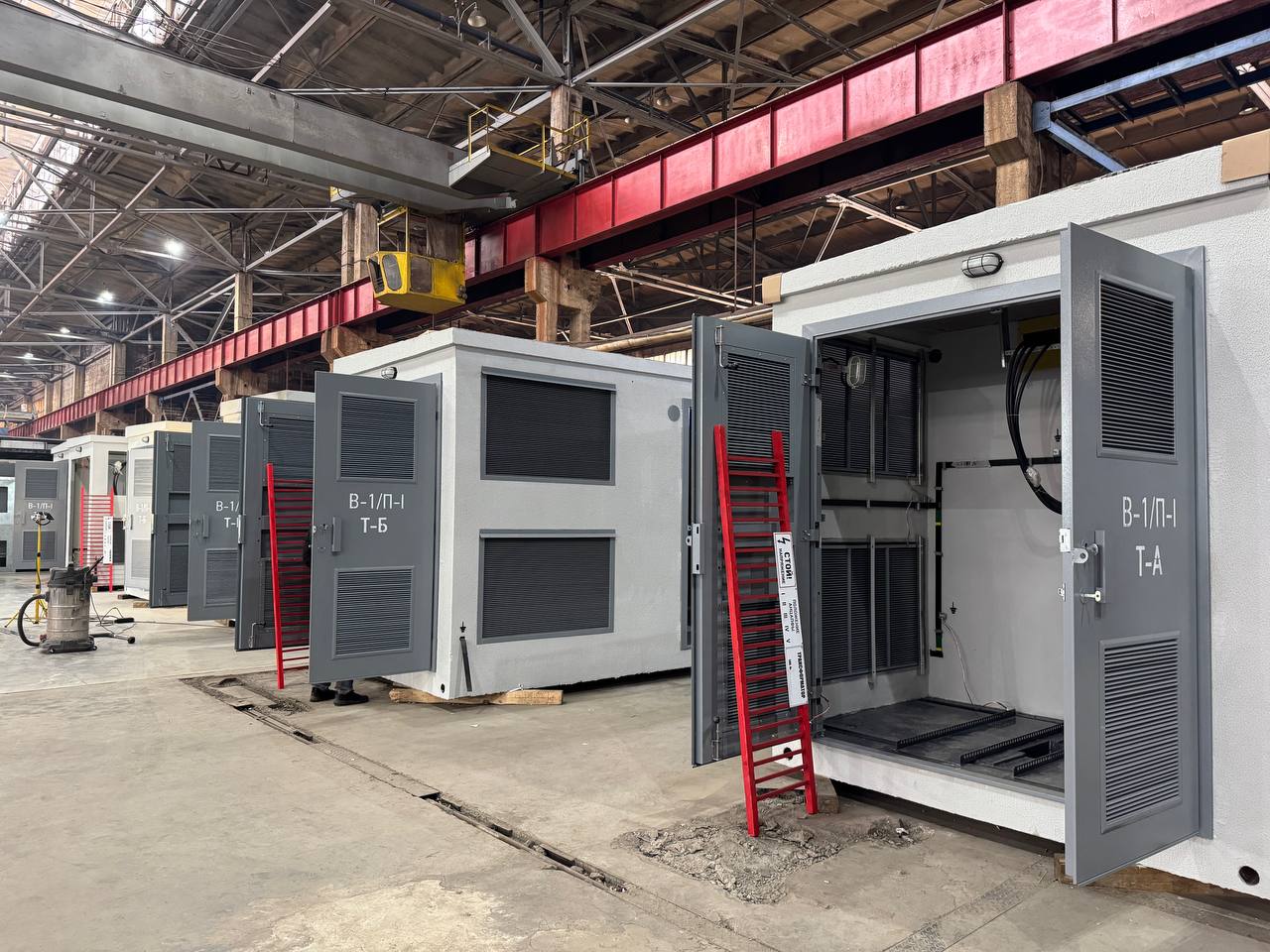

Наш продукт существенно превосходит аналоги благодаря уникальным особенностям производственного процесса: двойной арматурный каркас каждого элемента конструкции гарантирует прочность и устойчивость конструкций, полное заполнение бетоном всех полостей исключает риск образования пустот, характерных для традиционных монолитных технологий.
Благодаря современному оборудованию производства бетона и наличию аккредитованной строительной лаборатории, наши изделия обладают водостойкостью, устойчивостью к низким температурам и неизменно высоким уровнем контроля качества.
Мы уделяем особое внимание внешнему виду и долговечности наших конструкций, используя исключительно высококачественные облицовочные материалы, контролируя толщину защитного слоя бетона, тщательно проверяя компоненты состава смеси и адаптируя рецептуру бетона индивидуально под каждый проект с учётом климатических особенностей региона и иных специфичных требований заказчика. Срок эксплуатации корпусов из нашего бетона превышает 50 лет.

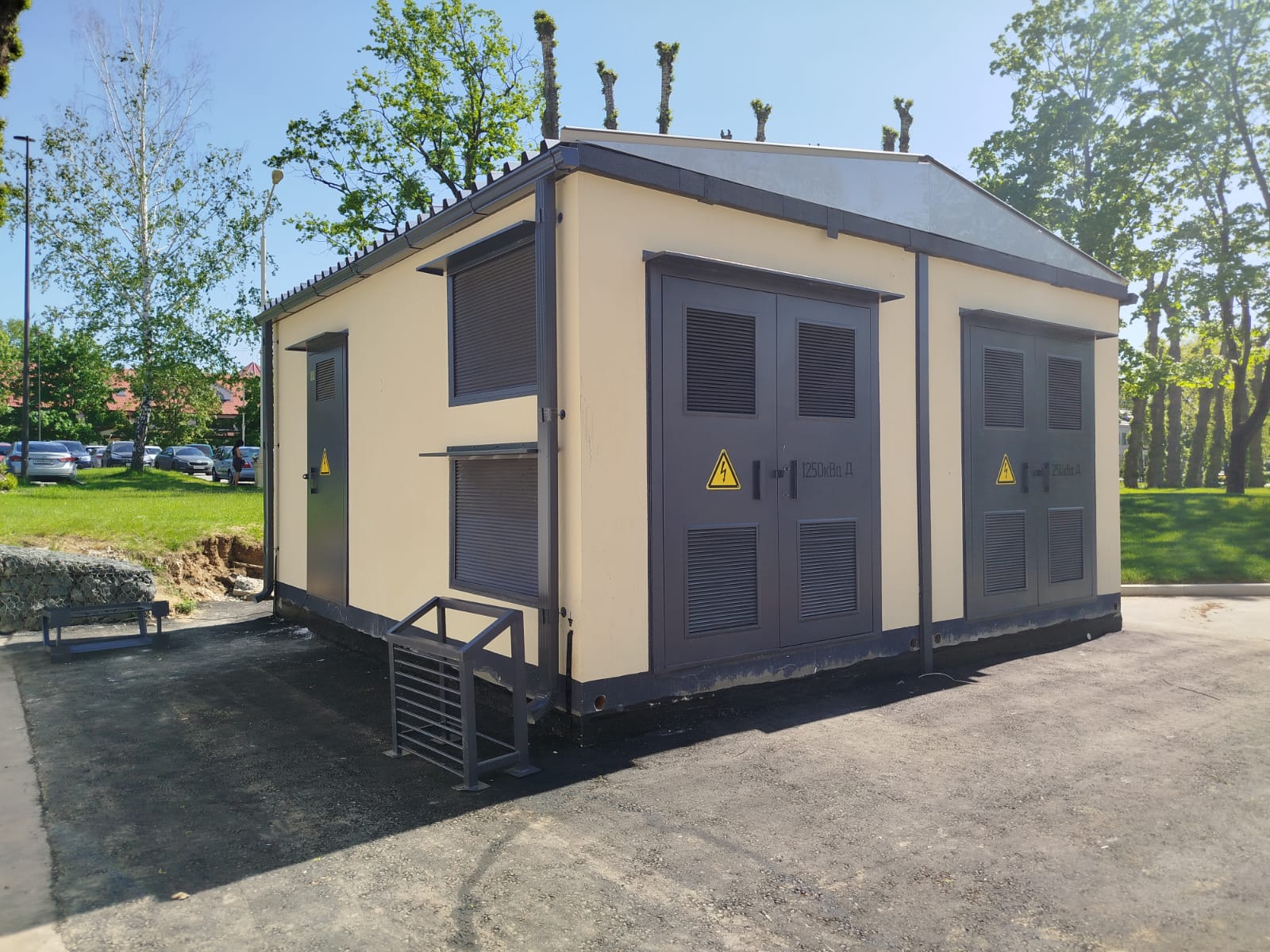

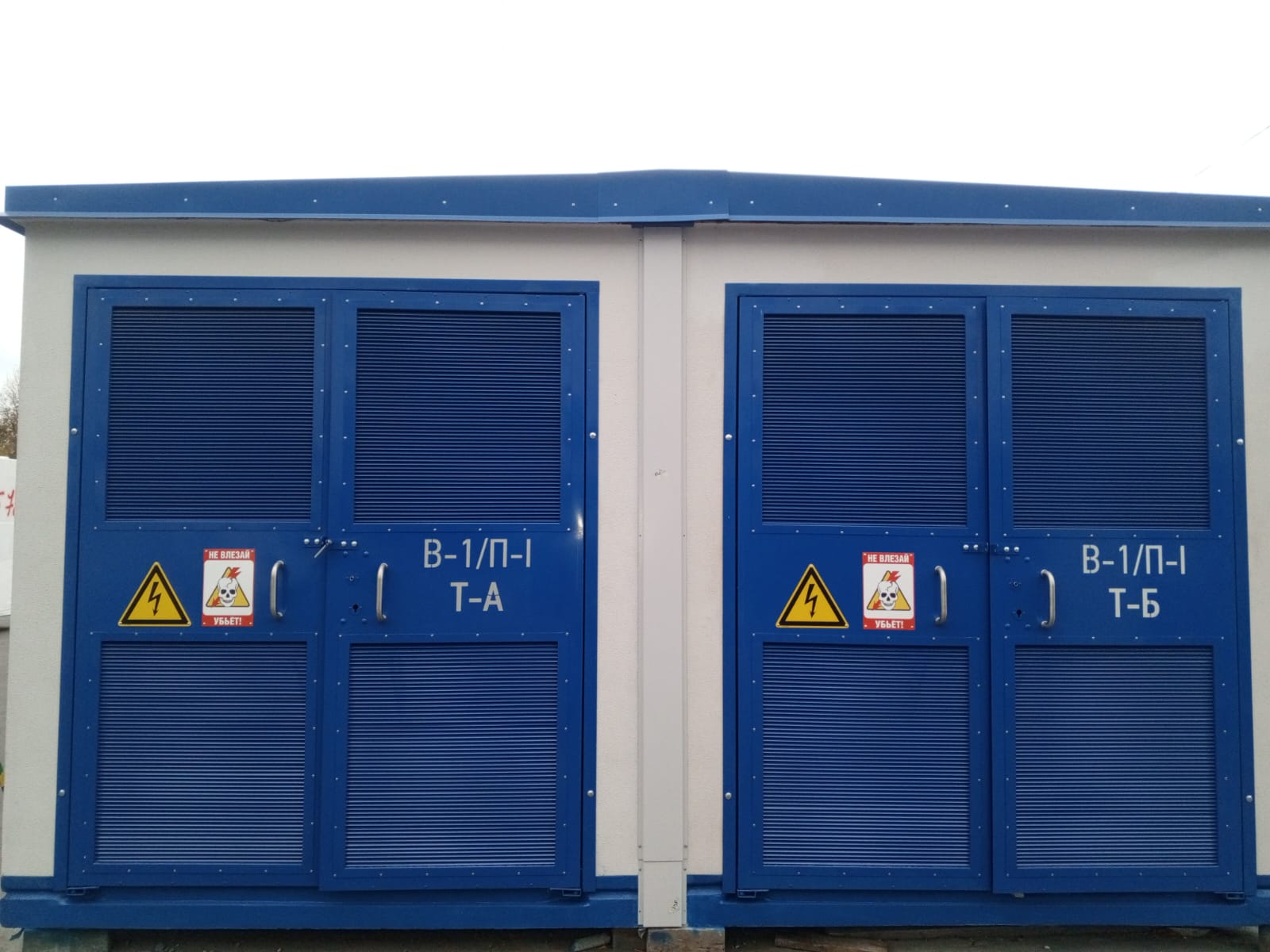

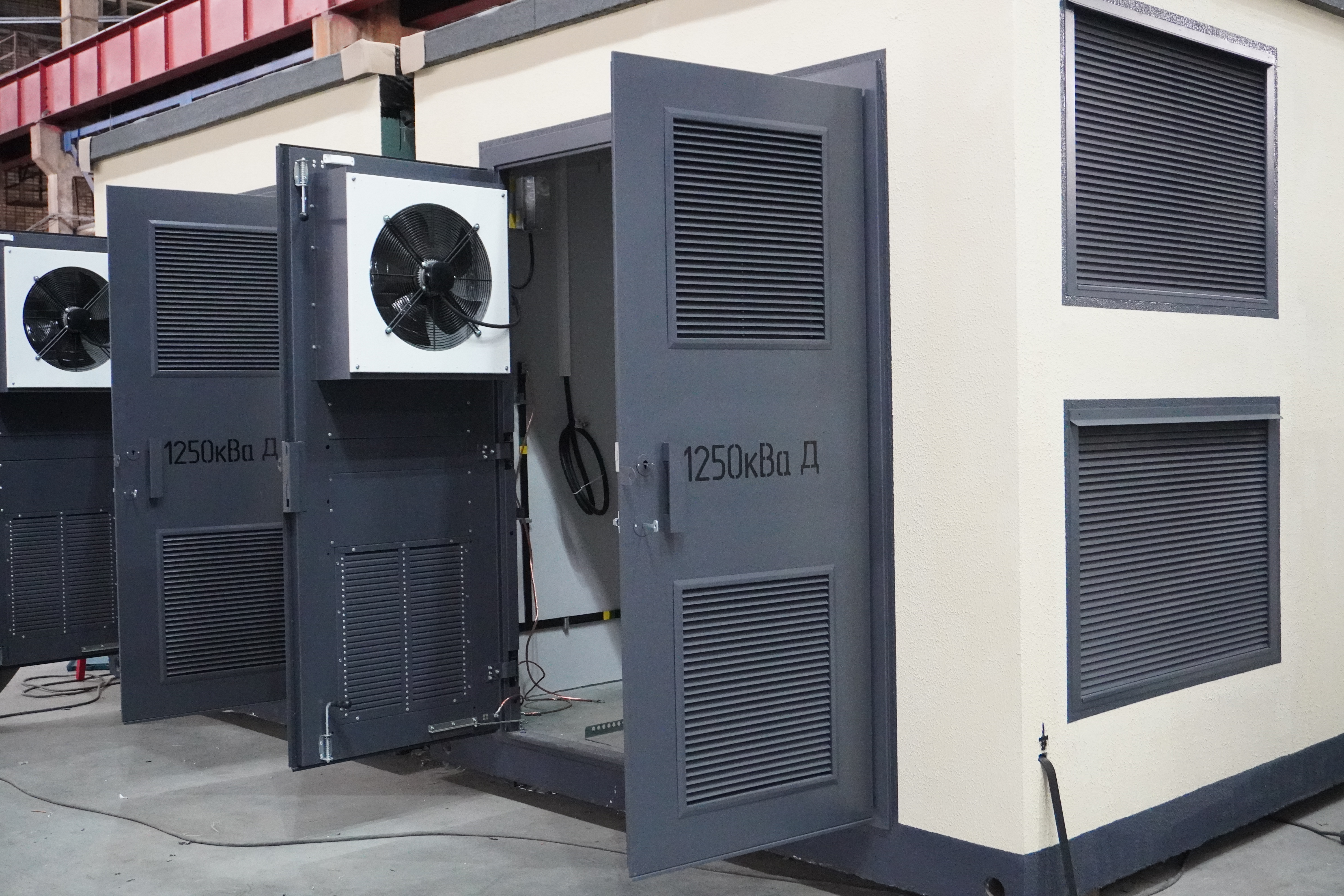

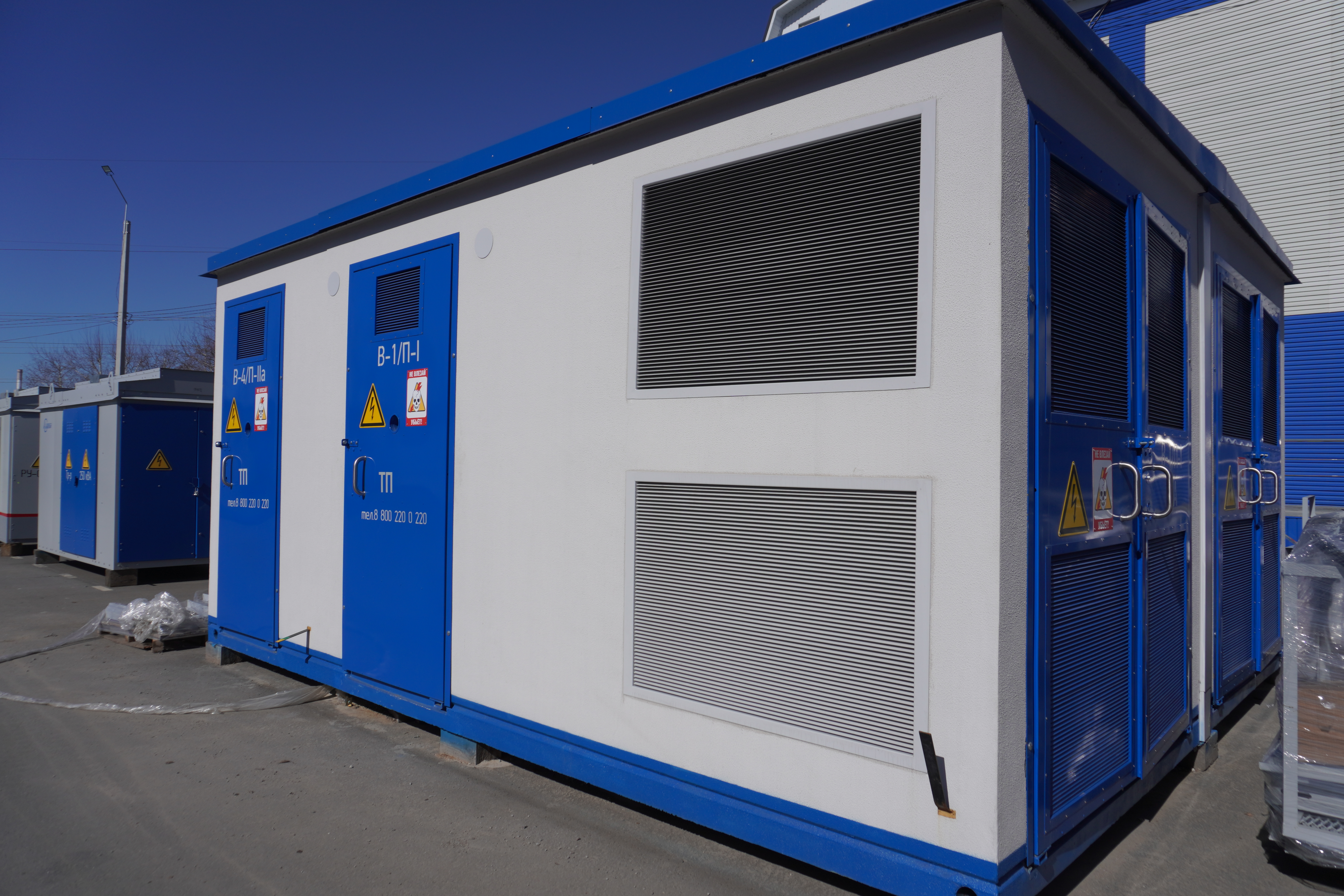

Для предотвращения попадания влаги внутрь подстанции, свес крыши выступает над стенами на сто миллиметров, дополненный специальным капельником, отводящим осадки от стены здания. Двери, ворота и вентиляционные решётки изготавливаются из оцинкованного стального листа с дополнительным порошково-полимерным покрытием и снабжены навесным козырьком для дополнительной защиты от атмосферных воздействий.
Многие производства зачастую монтируют основной блок прямо поверх фундамента заподлицо, сваривая конструкцию и заполняя швы цементным раствором с последующей обработкой битумом на месте установки. Подобный метод вызывает сомнения в надежности и долговечности соединений, поскольку требует ручного труда и подвержен влиянию погодных условий, особенно зимой. Внешне такое соединение выглядит неприглядно.
Мы используем иной подход: периметр основания заранее покрываем специальной клеящейся гидроизоляционной лентой, обеспечивающей абсолютную герметичность стыков между фундаментом и основным блоком и исключающую проникновение влаги даже при значительных подтоплениях или косых дождях. Во время монтажа блоки устанавливаются вплотную друг к другу, швы легко обрабатываются качественным герметиком либо закрываются специальными декоративными накладками, поставляемыми в комплекте.
Кроме того, вместе с блоками поставляется готовый комплект декоративных и технических материалов: краски, кисти, противопожарная монтажная пена для уплотнения межблочных переходов и коммуникаций (например, прокладываемых силовых кабелей и линий электроснабжения объектов).
Технические характеристики
- Мощность силового трансформатора, кВА 25…6300
- Номинальное напряжение на стороне высокого напряжения (ВН), кВ 6; 10; 35*
- Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ 7,2; 12; 40,5
- Номинальное напряжение на стороне низкого напряжения (НН), кВ 0,23; 0,4; 0,6; 0,69
- Ток термической стойкости сборных шин в течение 1с, кА: на стороне ВН на стороне НН до 31,5 до 100,0
- Ток электродинамической стойкости сборных шин, кА: на стороне ВН на стороне НН до 81,0 до 255,0
- Частота переменного тока главных цепей, Гц 50±1,25
- Частота переменного тока вспомогательных цепей, Гц 50±1,25
- Уровень изоляции по ГОСТ 1516.3-98: С сухим трансформатором Облегченная
- Уровень изоляции по ГОСТ 1516.3-98: С масляным трансформатором Нормальная уровень «б»
- По типу силового трансформатора Масляный; сухой
- По способу выполнения нейтрали трансформатора на стороне низшего напряжения (НН) С глухозаземлённой нейтралью; С изолированной нейтралью
- По числу применяемых силовых трансформаторов С одним трансформатором; С двумя трансформаторами *по запросу возможно применение большего числа трансформаторов
- По выполнению высоковольтного ввода Кабельный (К); воздушный* (В) * через опору воздушной линии (комплектуется по запросу)
- По выполнению низковольтного вывода Кабельный (К); воздушный* (В) * через опору воздушной линии (комплектуется по запросу)
- По выполнению выводов (шинами и кабелями) в РУНН Вывод вверх; Вывод вниз
- Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН) С неизолированными шинами; с изолированными шинами
- По климатическому исполнению и категории размещения У1, УХЛ1
- По виду оболочек и степени защиты Для БКТП с закрытыми жалюзи на воротах – IP 45, с открытыми – IP 13.
- По способу установки автоматических выключателей в РУНН С выдвижными выключателями, Со стационарными выключателями
- По назначению шкафов РУНН Вводные, линейные, секционные
- По наличию коридора обслуживания Без коридора (тамбура) обслуживания; с коридором (тамбуром) обслуживания
- Условия обслуживания оборудования КТП С двухсторонним обслуживанием. С односторонним обслуживанием.

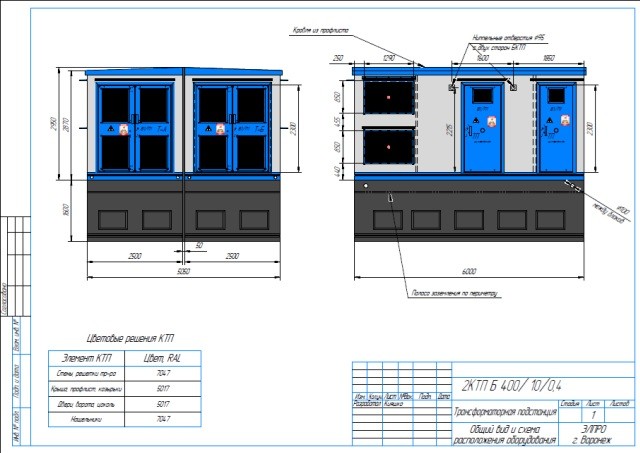

Конструктивные исполнение

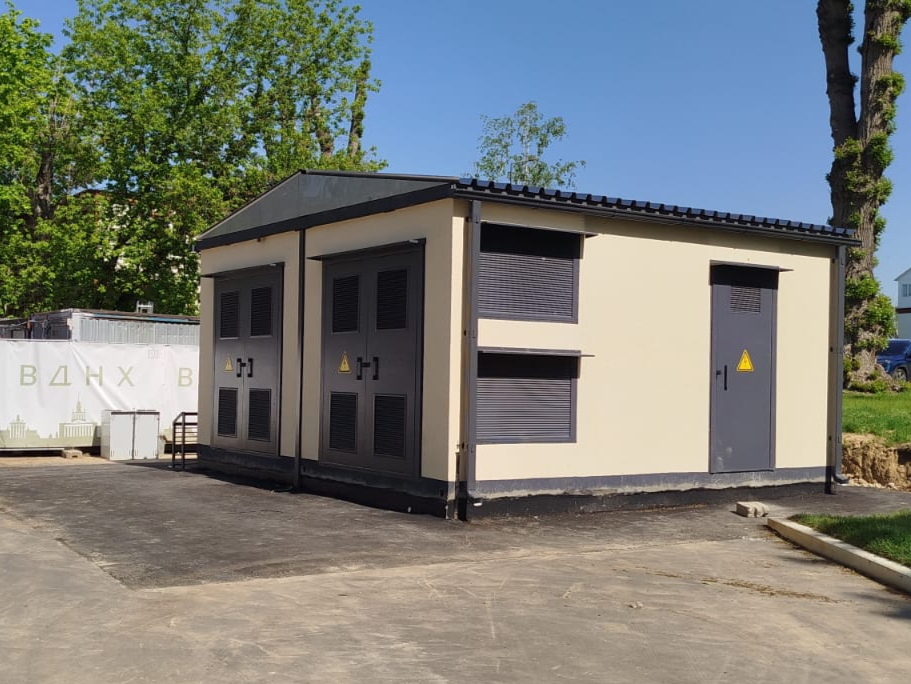

Здания БКТП выполнены в виде монолитной конструкции, включающей пол и стены толщиной от 100 мм, изготовленные из тяжёлого бетона класса прочности В25 (М350) по ГОСТ 26633-91, обладающего высокой морозостойкостью (F100) и водонепроницаемостью (W10). Благодаря таким характеристикам здание обеспечивает надежную защиту размещённого внутри оборудования от любых неблагоприятных факторов окружающей среды.
При производстве бетонных конструкций предусмотрена возможность изготовления блоков различной конфигурации с учётом пожеланий заказчика относительно расположения дверей, окон и технологических проемов.
Финишная обработка наружных и внутренних поверхностей здания выполняется фактурной краской выбранного клиентом цвета.
Для защиты подземной части сооружения и крыши применяется двухслойное покрытие гидроизоляционным составом В-ЭП-02.

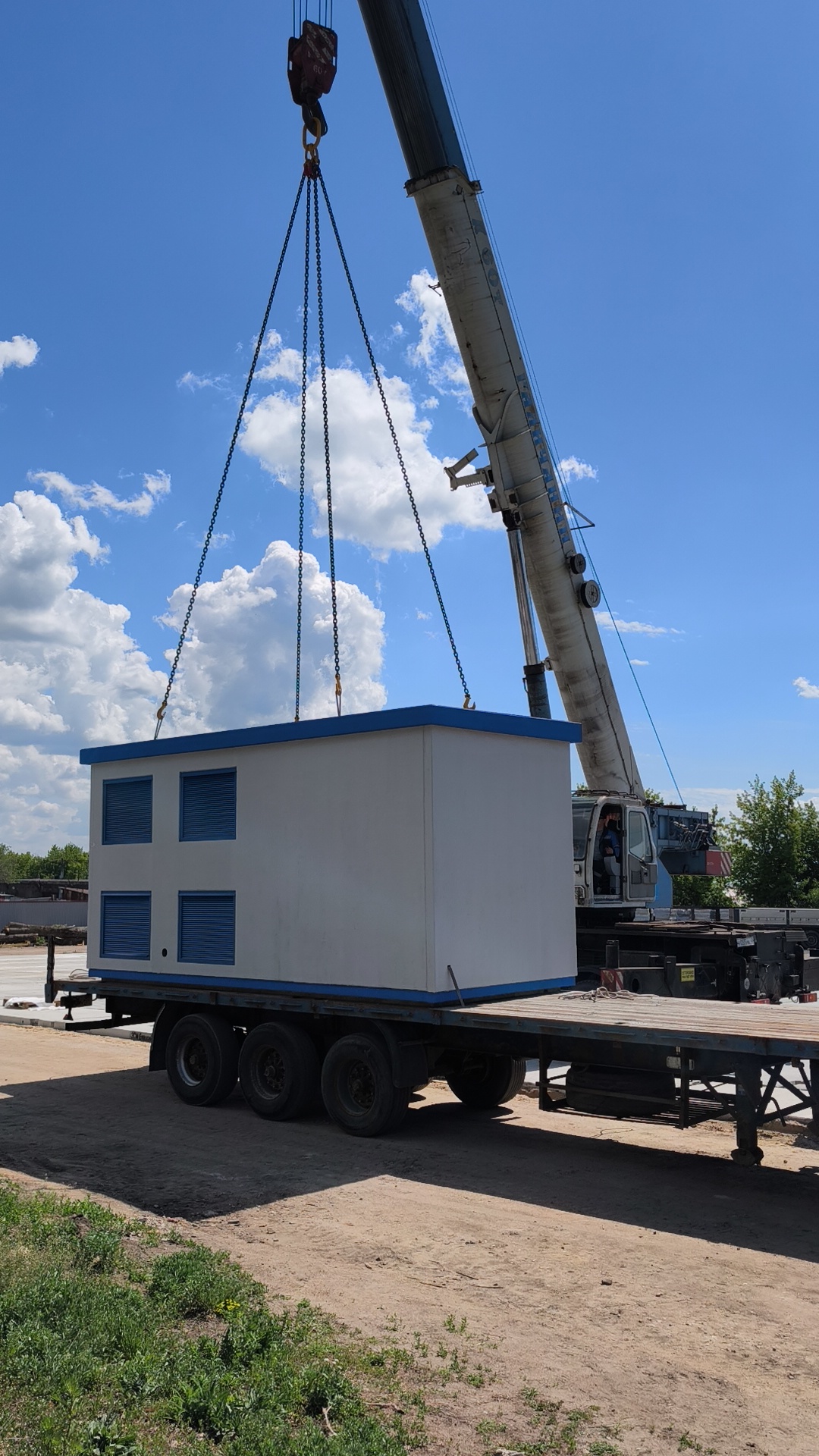

Конструкция оборудована четырьмя съёмными строповочными элементами (цапфами), обеспечивающими удобство подъёма и перемещения блока при монтаже и подготовке к перевозке.
Размеры изделий оптимизированы для транспортировки автомобильным транспортом с низкорамными платформами либо железнодорожным путём.
