• Мощность силового трансформатора, кВА 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500
• Схема и группа соединений обмоток трансформатора Δ/Y-11; Y/Y-0; Y/Z-11
• Номинальное напряжение на стороне ВН, кВ 6, 10
• Наибольшее рабочее напряжение на стороне ВН, кВ 7,2; 12
• Номинальное напряжение на стороне НН, кВ 0,4; 0,23
• Номинальная частота, Гц 50
• Ток термической стойкости в течение 1с, кА: на стороне ВН не менее 6,3; 8,0; 10,0; 12,5; 16,0; 20
• Ток термической стойкости в течение 1с, кА: сборных шин РУНН должен соответствовать стойкости к току короткого замыкания вводов со стороны НН трансформатора
• Ток электродинамической стойкости, кА на стороне ВН не менее 16,0; 21,0; 26,0; 32,0; 41,0; 51
• Ток электродинамической стойкости, кА на стороне НН В соответствии с п.6.4.1.8 ГОСТ Р 52719
• Номинальный ток ввода на стороне ВН, А, не менее Должен соответствовать номинальному току силового трансформатора*
• Номинальный ток сборных шин на стороне НН, А, не менее Должен соответствовать номинальному току силового трансформатора*
• Уровень изоляции по ГОСТ 1516.3 с трансформатором сухим Облегченная изоляция
• Уровень изоляции по ГОСТ 1516.3 с трансформатором масляным Нормальная изоляция
• Степень защиты оболочки по ГОСТ 14254, не ниже IP23

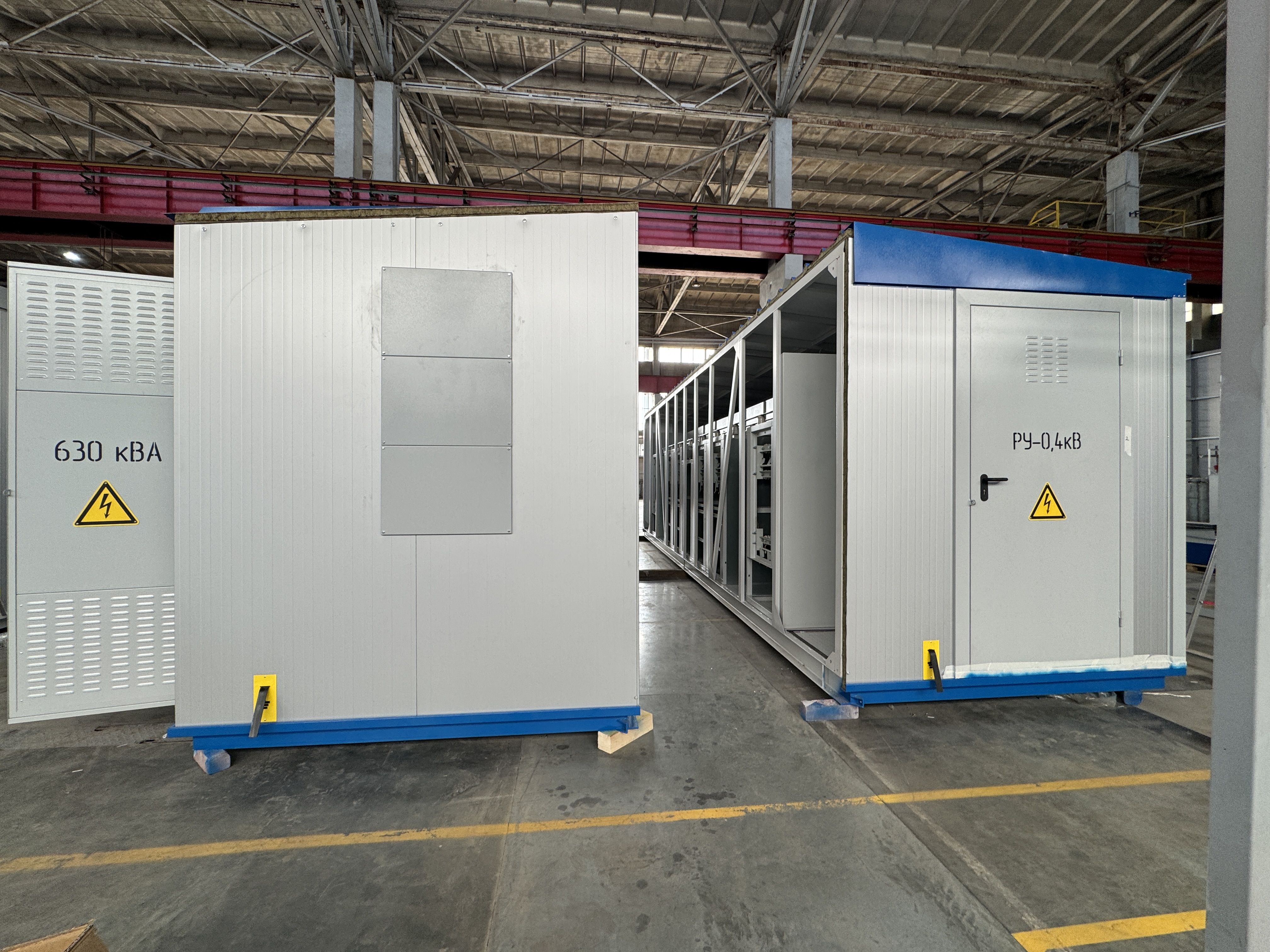

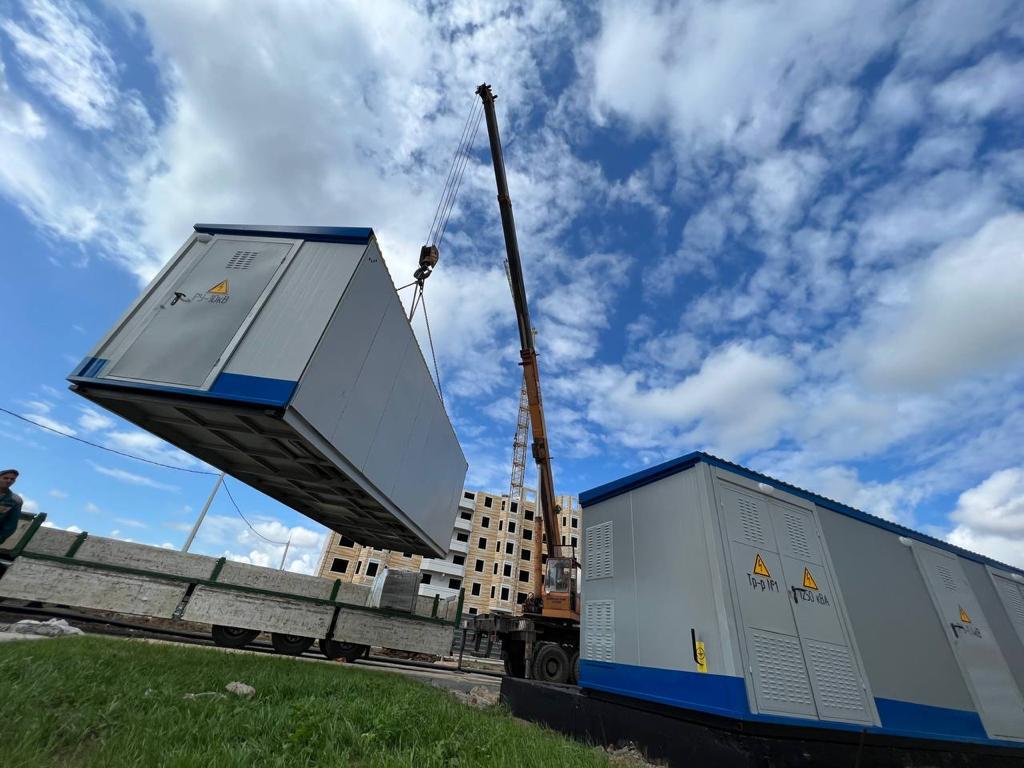

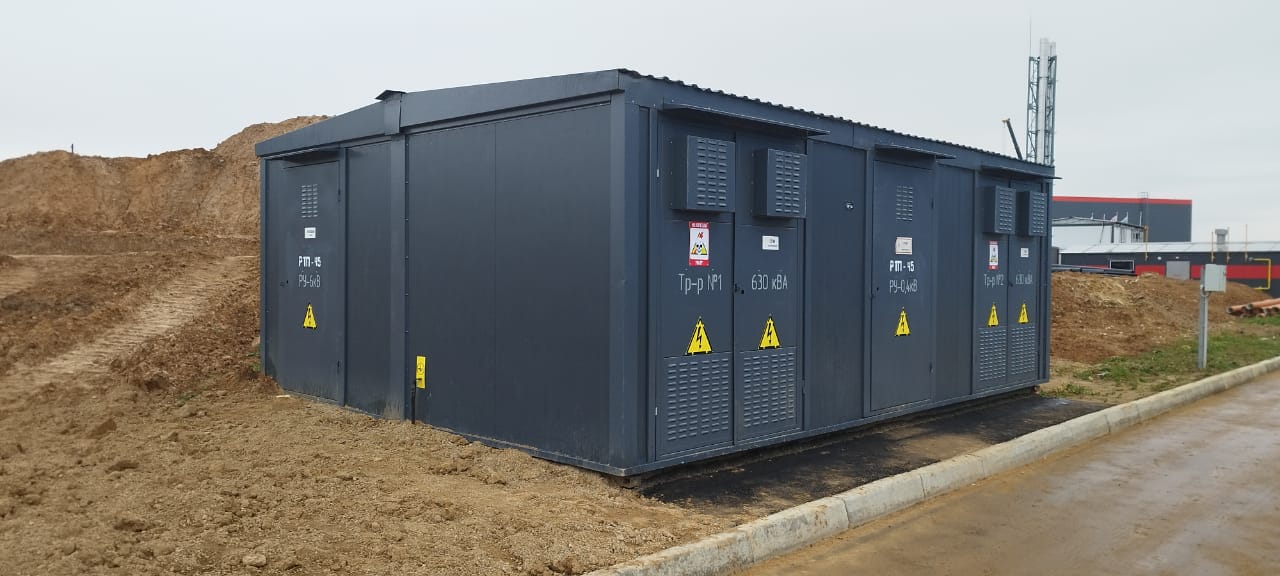

КТПну представляет собой сварной несущий металлический каркас, обеспечивающий механическую прочность здания, с фасадной отделкой «сэндвич» панелями. Для удобства транспортировки корпус КТПну разделяется на транспортные блоки.

Каркас подстанции КТПну представляет из собой объемную металлическую конструкцию. Конструкция каркаса изготавливаются из стального профильного проката: швеллера ГОСТ 8240-97 и профильной трубы по ГОСТ 8639-82 и ГОСТ 8645-68.

Несущие элементы стойки, фермы, рама крыши в зависимости от снегового и ветрового района, а также степени огнестойкости, изготавливаются из профильной трубы по ГОСТ 8639-82 и ГОСТ 8645-68.

Основание каркаса изготавливается швеллера ГОСТ 8240-97 из профильной трубы по ГОСТ 8639-82 и ГОСТ 8645-68.

Покрытие пола выполнено из листового рифленого металла ГОСТ 8568-77, толщиной  4мм.

Дно каркаса зашивается металлом толщиной 2мм.

Для обеспечения высоких характеристик КТПну по сейсмостойкости до 9 баллов по MSK выполняются диагональные связи.

Для обеспечения высоких характеристик КТПну по огнестойкости до степени II, несущая конструкция обрабатывается специализированными составами (по требованию заказчика).

Сварка каркаса производится сплошными швами по всему периметру соединяемых деталей сварочными полуавтоматами в среде защитного газа по ГОСТ 14771-76.

Панели типа «Сэндвич» должны удовлетворять следующим требованиям:

• - наружный слой панелей изготавливается из тонкостенной оцинкованной и окрашенной стали;
• - в качестве утеплителя необходимо применять минеральную плиту;
• - толщина утеплителя должна соответствовать СНиП 23-02-2003;
• - материал утеплителя должен быть экологически чистым, негорючим.

КТПну имеет три отсека:

• - отсек высокого напряжения (РУВН);
• - отсек низкого напряжения (РУНН);
• - отсек силового трансформатора;
• - шкаф высоковольтного ввода (в случае исполнения КТП У с воздушным вводом).

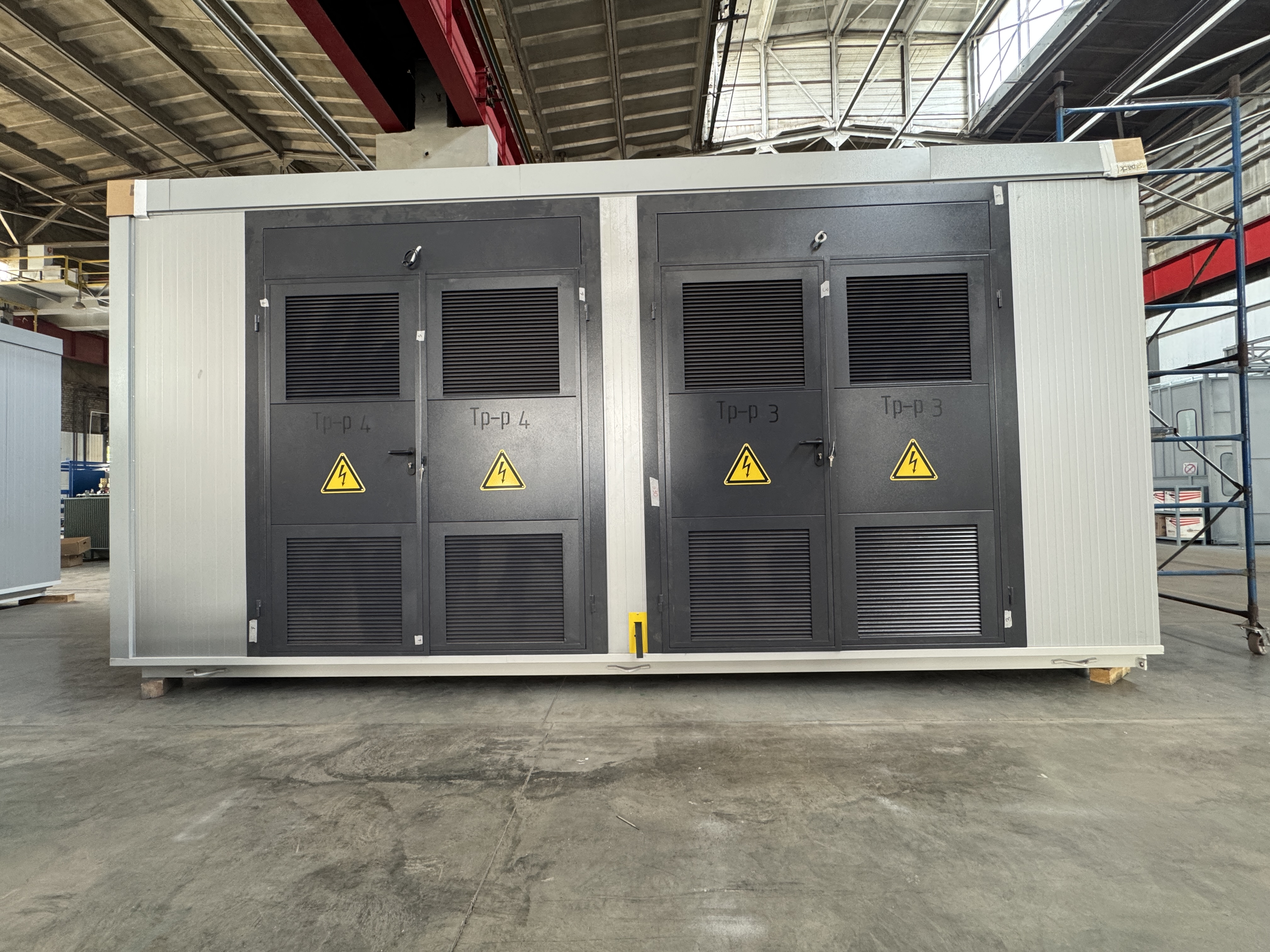

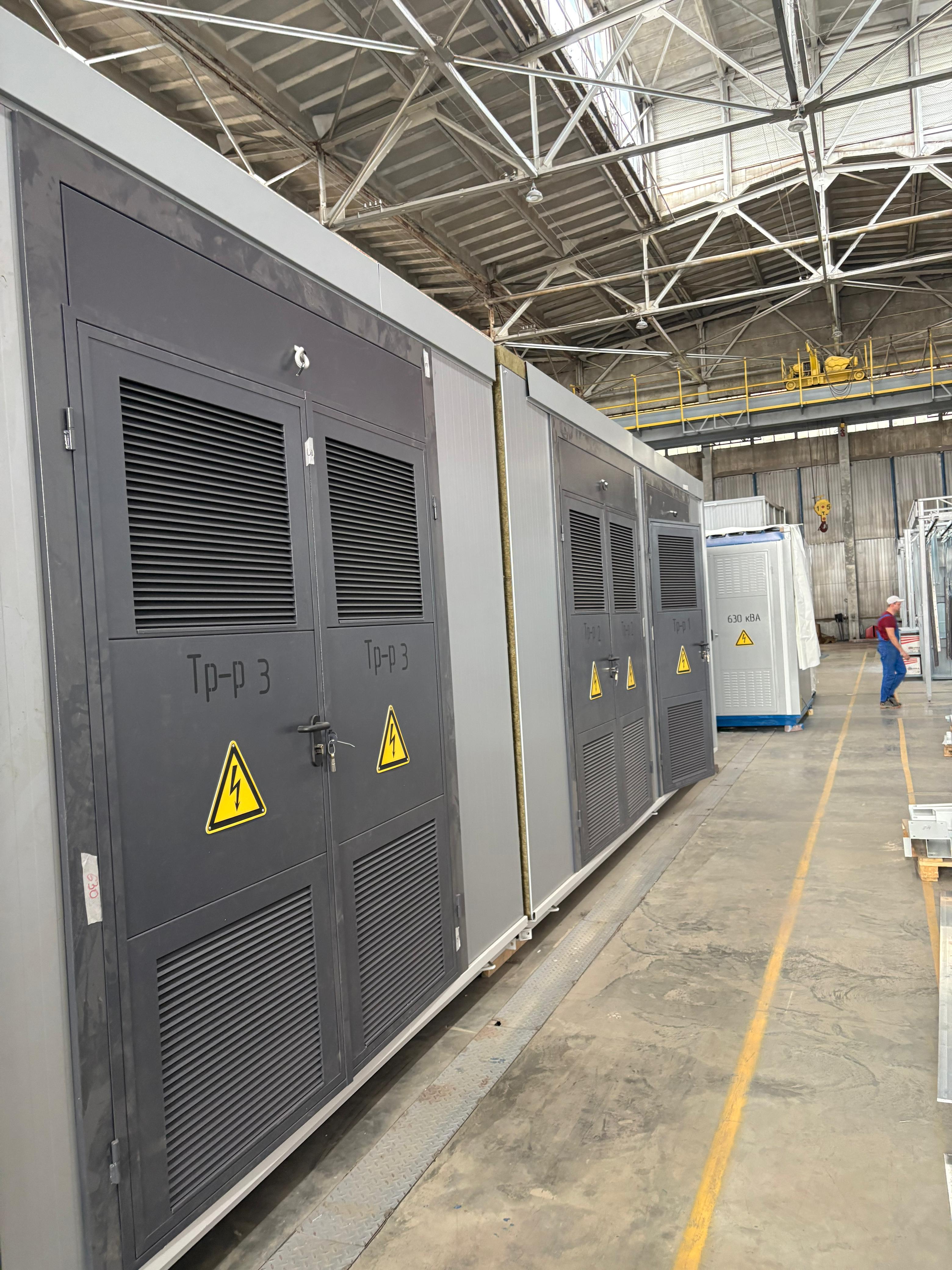

В КТПну устанавливается шкаф собственных нужд (ШСН), обеспечивающий освещение и отопление подстанции. Трансформаторные отсеки КТПну оборудованы системой вентиляции.

По согласованию с заказчиком в КТПну может быть предусмотрен фидер уличного освещения.

Подстанция обеспечивает учет электрической энергии, имеет электрические и механические блокировки, обеспечивающие безопасную работу персонала.

В комплект КТПну входят:

• - РУВН в соответствии с опросным листом;
• - РУНН в соответствии с опросным листом;
• - шкаф собственных нужд;
• - шкафы сигнализации (по заказу потребителя);
• - шкафы телемеханики (по заказу потребителя);
• - пожаро-охранная сигнализация (по заказу потребителя);
• - шинопроводы, предусмотренные конструкцией КТП У;
• - монтажные материалы;
• - запасные части и принадлежности по ведомости ЗИП.

Варианты исполнения КТПну:

По схеме РУВН:

• - тупиковая;
• - проходная.

По типу оборудования РУВН:

• - ячейки КСО с вакуумными выключателями, выключателями нагрузки;
• - ячейки КРУ с  вакуумными выключателями;
• - ячейки КРУ с твердотельной изоляцией;
• - элегазовые моноблоки.

По типу оборудования РУНН:

• - панели ЩО-70,
• - шкафами распределительными низкого напряжения ШРНН.

По типу вводного коммутационного аппарата на стороне НН:

• - с выкатным автоматическим выключателем;
• - с разъединителем;
• - с разъединителем совместно с автоматическим выключателем.

По типу коммутационных аппаратов отходящих линий на стороне НН:

с защитой отходящих линий предохранителями;
с защитой отходящих линий автоматическими выключателями      (втычными или стационарными);

По виду защит на стороне высокого напряжения:

• -   от атмосферных и коммутационных перенапряжений,
• -   от междуфазных коротких замыканий,
• -   от короткого замыкания в трансформаторе,
• -   от перегрузки трансформатора.

По виду защит на стороне низкого напряжения:

• -   от перегрузки на отходящих линиях,
• -   от однофазных и междуфазных коротких замыканий на отходящих линиях,
• -   от атмосферных и коммутационных перенапряжений.

По выполнению выводов (шинами и кабелями) в РУНН:

• -   вывод вверх;
• -   вывод вниз;
• -   вывод вверх и вниз.

КТПну выпускаются с глухозаземленной нейтралью на стороне низкого напряжения.

КТПну поставляются в виде модулей полной заводской готовности.

Все элементы смонтированы в единую установку и полностью подготовлены для подключения к цепи высокого и низкого напряжений.

Для организации измерения и учета на стороне НН в КТПну устанавливаются:

• -   вольтметр на вводе РУНН (по заказу);
• -   амперметры в каждой фазе на вводе РУНН (по заказу);
• -   амперметры и трансформаторы тока на отходящих линиях РУНН (по заказу);
• -   счетчики активной и реактивной энергии на стороне НН (по заказу);
• -   блоки АСКУЭ (по заказу);
• -   другие приборы по заказу.

Размещение электрооборудования в отсеках РУВН и РУНН производится в соответствии с опросным листом.

Конструкция блоков КТПну обеспечивает доступ для безопасного обслуживания и ремонта электрооборудования.

При массе масла или негорючего экологически безопасного диэлектрика в одном трансформаторном баке более 600 кг КТП У комплектуется маслоприемником, рассчитанным на полный объем масла или на удержание 20% масла с отводом в маслосборник.

К каждой КТП ну прилагаются:

• - документация на трансформаторы по ГОСТ 11677 или ГОСТ Р 52719 (при поставке силового трансформатора) – 1экз.;
• - документация на комплектующую аппаратуру, подвергающуюся наладке и ремонту в процессе эксплуатации – 1экз.;
• - схемы электрические принципиальные и схемы электрических соединений, сборочный чертеж КТП-У – 2экз.;
• - эксплуатационная документация по ГОСТ 2.610 – 1экз.;
• - ведомость ЗИП – 1экз.

Подстанции сертифицированы на применение трансформаторов мощностью до 2500 кВА включительно.
