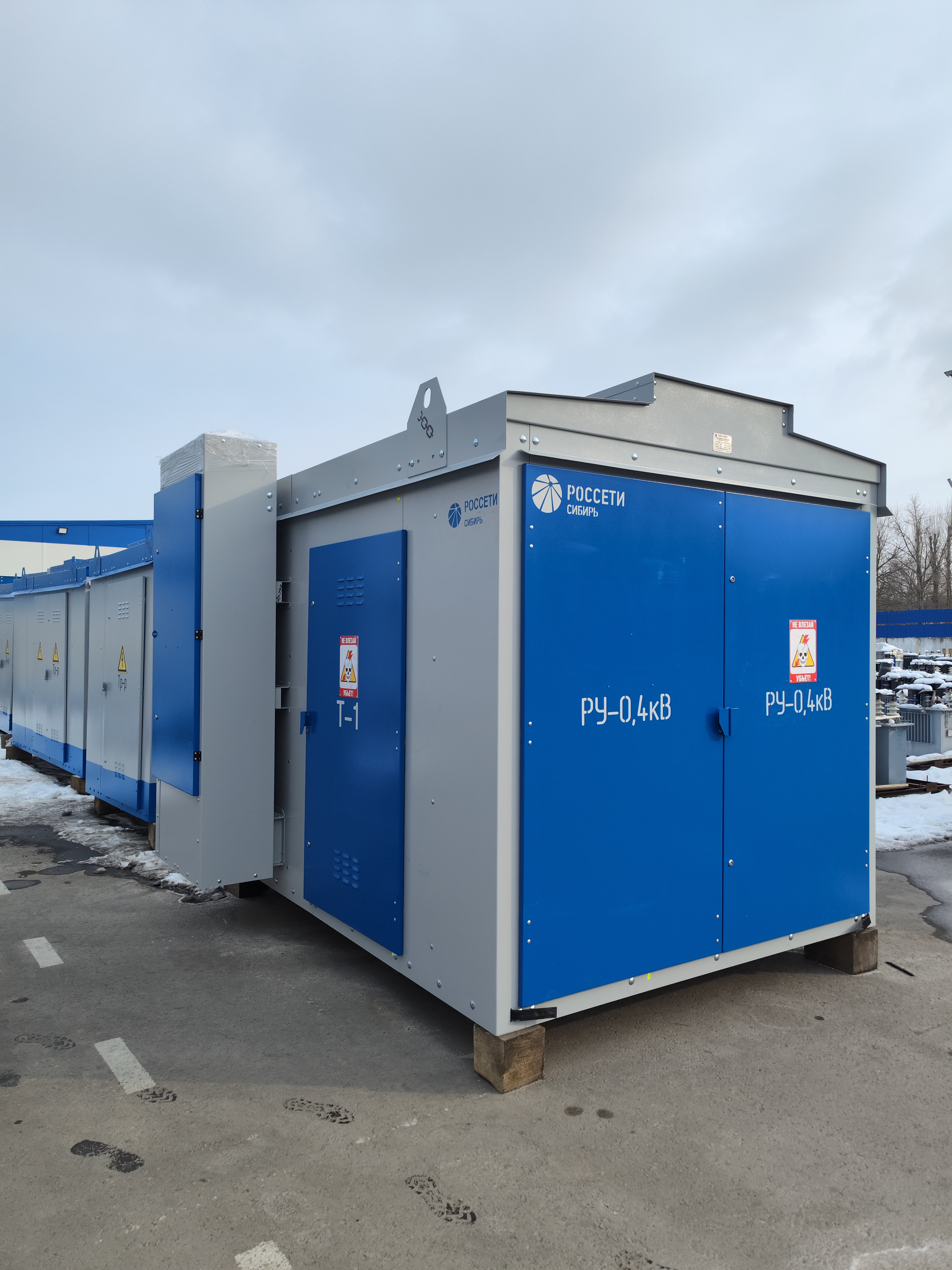

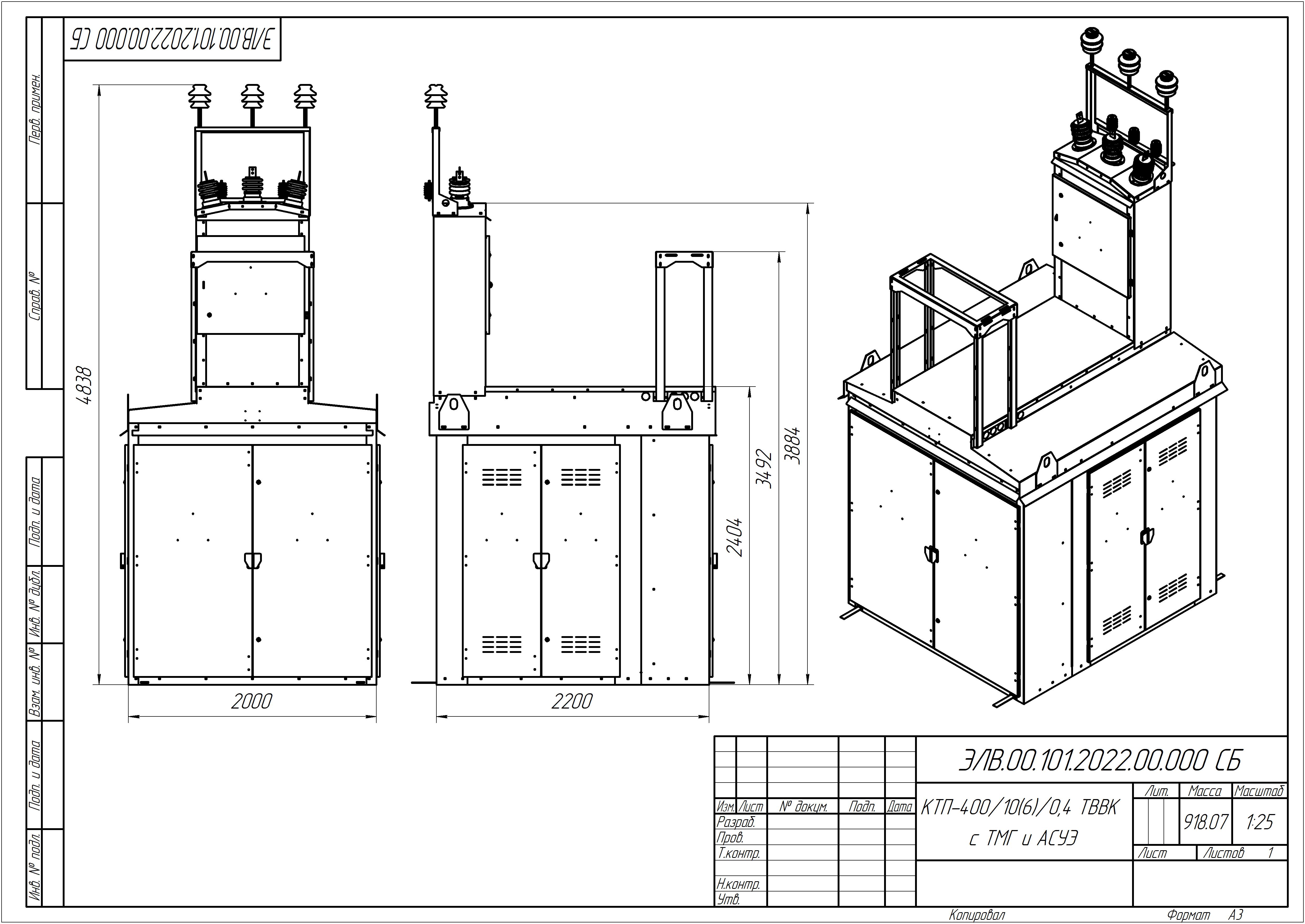

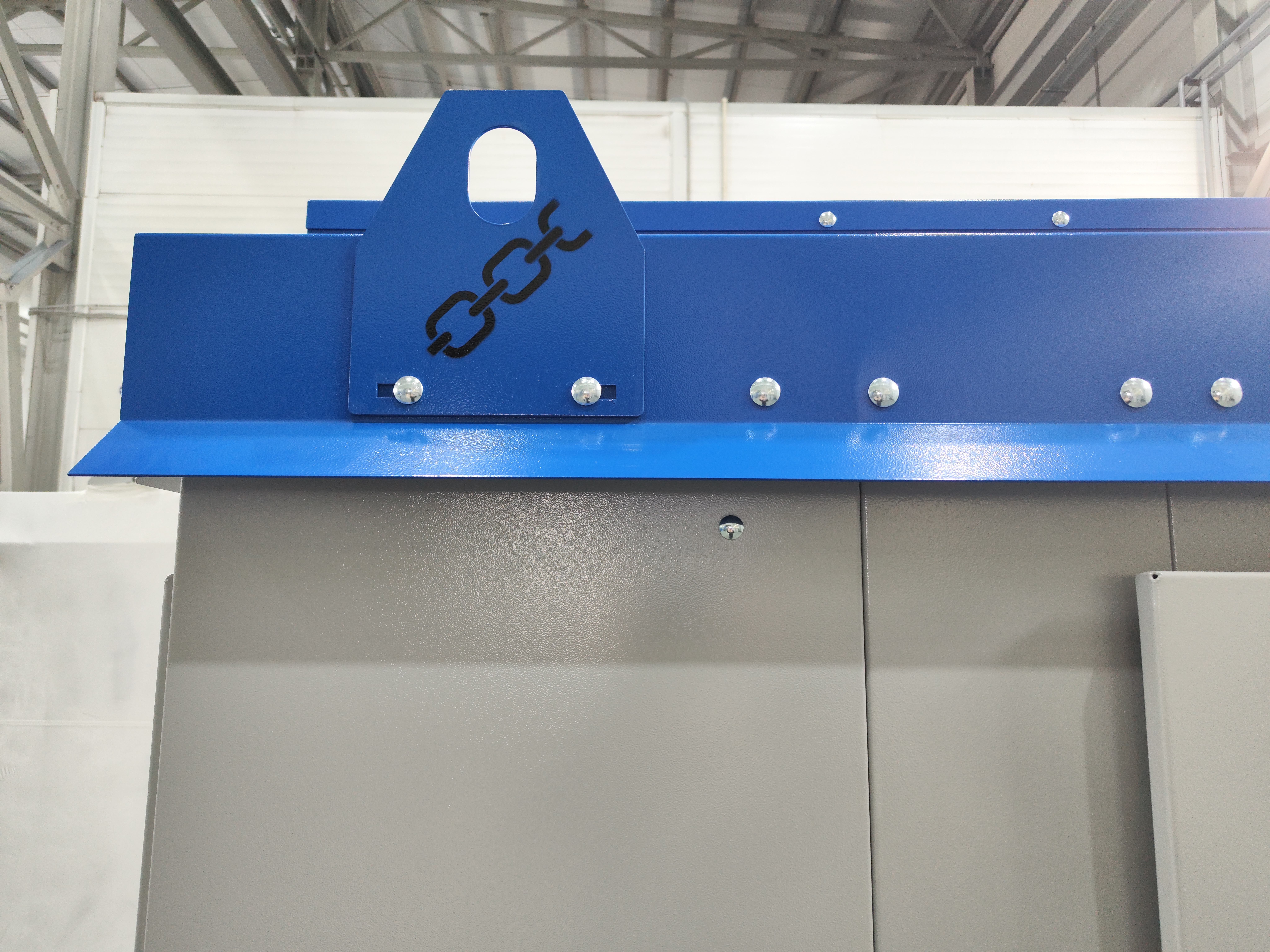

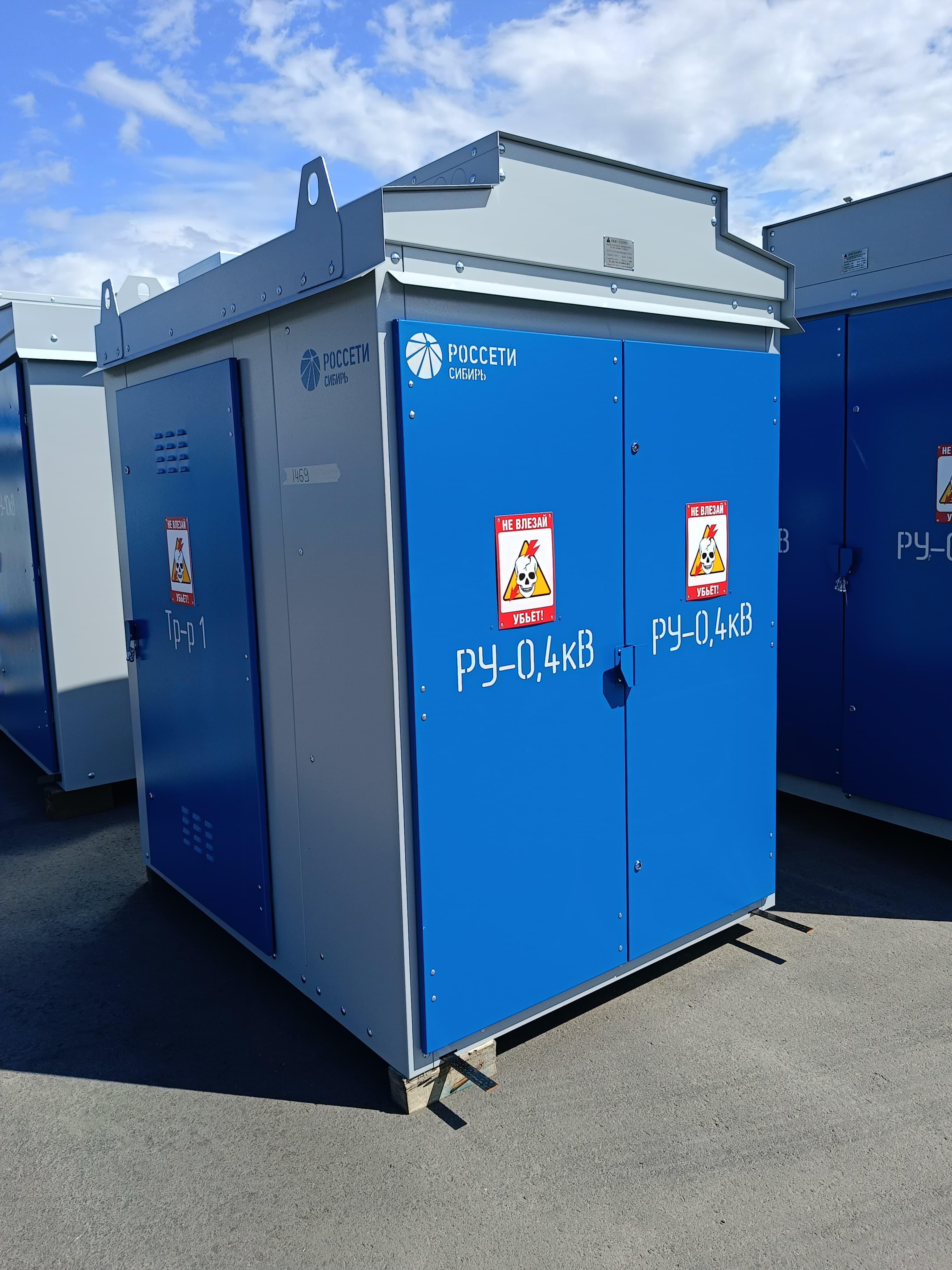

КТП-К представляет собой болтовую сборную металлическую конструкцию киоскового типа, металлические конструкции имеют антикоррозионное покрытие типа «горячий цинк» по ГОСТ 9.307-89. Корпус окрашивается порошковой краской на полиэфирной основе.

КТП-К имеет три отсека:

• отсек низкого напряжения (РУНН);
• отсек трансформатора;
• шкаф высоковольтного ввода (ШВВ, в случае исполнения КТП-К с воздушным вводом);
• отсек высокого напряжения (РУВН, в случае исполнения КТП-К с кабельным вводом или проходного исполнения)

Аппаратура РУ-0,4кВ, в зависимости от исполнения, монтируется на панели, в ШРНН или ЩО-70

В случае КТП-К тупикового исполнения высоковольтные предохранители устанавливаются в трансформаторном отсеке, в проходном исполнении- в отсеке РУВН.

По согласованию с заказчиком в КТП-К может быть предусмотрен фидер уличного освещения. Подстанция обеспечивает учет электрической энергии, имеет электрические и механические блокировки, обеспечивающие безопасную работу персонала. Для создания нормальных условий работы электроаппаратуры КТП-К предусмотрен обогрев.

В комплект КТП-К входят:

• комплектная трансформаторная подстанция (в соответствии с опросным листом)
• силовой трансформатор (по заказу потребителя);
• комплект телемеханики (по заказу потребителя);
• шинопроводы, предусмотренные конструкцией КТП-К;
• шкафы сигнализации (по заказу потребителя);
• монтажные материалы;
• запасные части и принадлежности по ведомости ЗИП.

Варианты исполнения КТП-К:

По количеству трансформаторов:

• одно трансформаторная
• двух трансформаторная

По схеме РУВН – тупиковая;

• проходная.

По типу коммутационного аппарата РУВН:

• с предохранителями;
• с разъединителем и предохранителями;
• с выключателем нагрузки;
• с вакуумным выключателем

По типу вводного коммутационного аппарата на стороне НН:

• с выкатным автоматическим выключателем;

• с разъединителем;

• с разъединителем совместно с автоматическим выключателем;

• с выключателем нагрузки.

По типу коммутационных аппаратов отходящих линий на стороне НН:

• с защитой отходящих линий предохранителями;

• с защитой отходящих линий автоматическими выключателями (втычными или стационарными);

КТП-К выпускаются с глухозаземленной нейтралью на стороне низкого напряжения.

КТП-К поставляются в виде модулей полной заводской готовности.

Все элементы смонтированы в единую установку и полностью подготовлены для подключения к цепи высокого и низкого напряжений.

Для организации измерения и учета в КТП-К устанавливаются:

• вольтметр на вводе РУНН (по заказу);

• амперметры в каждой фазе на вводе РУНН (по заказу);

• амперметры и трансформаторы тока на отходящих линиях РУНН (по заказу);

• счетчики электрической энергии на стороне НН (по заказу);

• блоки АСКУЭ (по заказу);

• другие приборы по заказу.

Размещение электрооборудования в отсеках РУВН и РУНН производится в соответствии с опросным листом.

Конструкция блоков КТП-К обеспечивает доступ для безопасного обслуживания и ремонта электрооборудования.
